⚙️ Fiche technique — BLV MGN Cube (Kit Fysetc)

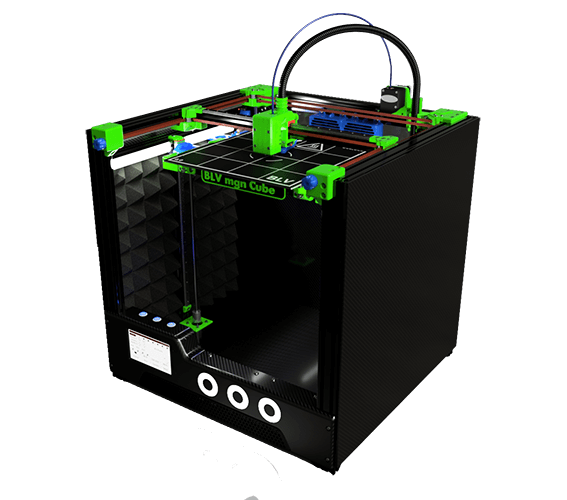

Présentation — Le BLV MGN Cube, le kit Fysetc
Le BLV MGN Cube est un projet d’imprimante 3D DIY CoreXY créé par Ben Levi, ingénieur israélien. La particularité de cette machine : des rails linéaires MGN12H sur tous les axes, offrant une rigidité et une précision mécaniques supérieures aux systèmes à roues. La société Fysetc propose un kit complet qui inclut tout le nécessaire — châssis, électronique, hotend, extrudeur, BLTouch et câblage pré-crimpé — ce qui simplifie considérablement le sourcing par rapport au tout-fait-maison.
Chez CréaMod3D, notre BLV MGN Cube est monté à partir du kit Fysetc. Équipé de la carte Duet 2 WiFi, d’un E3D V6 et d’un BLTouch, il est notre machine de précision pour les impressions PLA, PETG et ABS. Voici notre retour complet et honnête après plusieurs centaines d’heures d’impression.
Le kit Fysetc — Contenu et qualité
Le kit Fysetc se distingue par une préparation remarquable : tous les câbles sont pré-crimpés et étiquetés, les vis sont triées par taille dans des sachets numérotés, et le châssis utilise des joints à onglet aveugle qui économisent environ 80% du temps d’assemblage par rapport au self-sourcing traditionnel. Fysetc a optimisé chaque composant en collaboration avec la communauté BLV.
Profilés aluminium anodisé, joints aveugles usinés avec précision, rails linéaires MGN12H sur X, Y et Z. Rigidité exemplaire dès le montage.
Carte 32-bit ARM Cortex-M4 120MHz avec drivers TMC2660 (256 microstepping, silencieux). WiFi ESP8266 dédié. Interface web DWC complète. Pilotage jusqu’à 5 axes.
Hotend E3D V6 gorge tout métal — 280°C max en utilisation normale. Extrudeur BMG clone dual-drive 3:1 pour une extrusion précise et un grip excellent sur tous les filaments.
Sonde BLTouch avec capteur Hall — répétabilité ±0,005mm. Plateau aluminium chauffant (100°C max) recouvert d’un verre en treillis pour l’adhérence. Parfait pour PLA et PETG.
PSU 600W 24V, bandes LED blanches 24V, écran tactile couleur 5 pouces. Tout est câblé, étiqueté, sans soudure nécessaire.
Carte Duet 2 WiFi — Pourquoi c’est exceptionnel
La Duet 2 WiFi est l’une des meilleures cartes mères pour imprimante 3D du marché. Son firmware RepRapFirmware (open source, activement maintenu) se configure entièrement via des fichiers texte G-Code, sans recompilation. L’interface web Duet Web Control (DWC) permet de piloter la machine depuis n’importe quel navigateur sur le réseau local. Les drivers TMC2660 sont d’une discrétion sonore remarquable et supportent jusqu’à 256 microstepping pour une précision de mouvement maximale.
Points forts et points faibles
Points positifs
- Rails MGN12H partout — Précision et répétabilité supérieures, jeu mécanique quasi nul
- Kit Fysetc clé-en-main — Câbles pré-crimpés et étiquetés, assemblage simplifié à ~80%
- Duet 2 WiFi — La meilleure carte du marché : RepRapFirmware, DWC, TMC2660 ultra-silencieux
- BLTouch inclus — Bed mesh automatique avec répétabilité ±0,005mm dès le déballage
- E3D V6 All-Metal — Hotend de référence, fiable, facilement upgradable
- Châssis rigide aluminium — Vibrations minimales, qualité de surface excellente
- Alimentation 600W incluse — Rien à acheter en plus pour la puissance
- Communauté active — Discord BLV, GitHub Fysetc, nombreux guides
Points négatifs
- Pas d’enclosure — Machine ouverte, pas idéale pour ABS/ASA sans précautions
- Température buse limitée à 280°C — Pas de PA-CF, PC ou matériaux exigeants sans upgrade hotend
- Plateau 100°C max — Suffisant pour PLA/PETG, juste pour ABS en ambiance chaude
- Montage long — 80 à 150h pour un débutant malgré le kit, l’alignement des rails demande de la patience
- RepRapFirmware — Moins de ressources en ligne que Klipper/Marlin, courbe d’apprentissage
- Pièces imprimées à imprimer — Il faut une autre imprimante pour produire les pièces plastiques
Qualité d’impression — Résultats réels
En PLA et PETG, le BLV MGN Cube livre des résultats exceptionnels. La rigidité du châssis et la précision des rails MGN12H se traduisent par des surfaces parfaitement lisses, des angles nets et une précision dimensionnelle à ±0,1mm sans calibration particulière. Le BLTouch élimine totalement les problèmes de première couche — le bed mesh compense automatiquement chaque légère imperfection du plateau.
En ABS, sans enclosure, il faut travailler dans une pièce à 20°C+ sans courants d’air. Les petites pièces s’impriment sans problème ; les grandes surfaces sont plus délicates. Pour les utilisateurs ABS intensifs, l’ajout d’un caisson en panneaux acryliques ou aluminium s’impose.
Modifications effectuées sur notre BLV
Remplacement du ventilateur de refroidissement pièce par un 5015 à 24V plus puissant. Meilleurs ponts et surplombs — bridging jusqu’à 60mm sans support en PLA.
Remplacement du verre treillis par une surface PEI magnétique. Démoulage instantané à froid pour le PLA et PETG, gain de temps considérable en production.
Migration de RRF 2.x vers RRF 3.x — meilleure gestion des sondes, objets annulables (cancel object), mesure de débit (flow calibration) intégrée.
Remplacement de la buse laiton par une buse acier trempé pour les filaments légèrement chargés (PLA Silk, PLA avec particules). Durée de vie multipliée par 5.
Kit Fysetc vs self-sourcing — Notre avis
Le kit Fysetc est clairement supérieur au self-sourcing pour le BLV MGN Cube. L’alignement des rails MGN représente environ 70% du temps de build en self-sourcing, et la moindre erreur se paye en qualité d’impression. Fysetc résout ce problème avec des pièces usinées de précision et une documentation impeccable. Le prix (~600€) est certes plus élevé qu’un sourcing AliExpress aléatoire, mais il s’explique par la qualité, la cohérence des composants et le gain de temps.
Verdict final
Le BLV MGN Cube en kit Fysetc est une excellente machine pour les makers qui veulent construire leur imprimante DIY avec des bases solides, sans passer des semaines à sourcer des composants. La carte Duet 2 WiFi est un vrai plaisir à utiliser, et les rails MGN12H offrent une qualité mécanique rarement vue dans cette gamme. Ses limites : sans enclosure et avec 280°C max, elle ne sera pas votre machine pour les matériaux techniques haute température. Pour le PLA, PETG et les utilisations courantes, elle est irréprochable.
